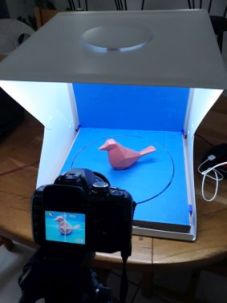

J’ai réalisé il y a déjà pas mal de temps un plateau tournant tout simple adapté à ma boite à lumière.
L’objectif était d’avoir un position stable du plateau tous les 10 degrés afin de prendre des photos régulièrement espacées.
J’ai depuis expérimenté une autre technique : filmer l’objet en rotation, et extraire les images à une cadence définie. Cela revient au même, mais en beaucoup plus facile à réaliser.
J’ai donc décidé de modifier mon plateau afin d’y incorporer une motorisation.
Commençons pas trouver un moteur :

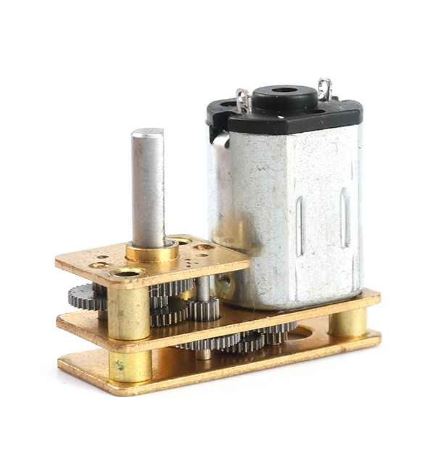

J’ai choisi ce petit modèle, trouvé sur Amazon pour quelques euros. Le principal avantage (en dehors du prix) est qu’il s’agit d’un moto-réducteur. On peut donc obtenir des vitesses de rotation lente, tout en ayant un couple important. J’achète le modèle tournant à 5 RPM.

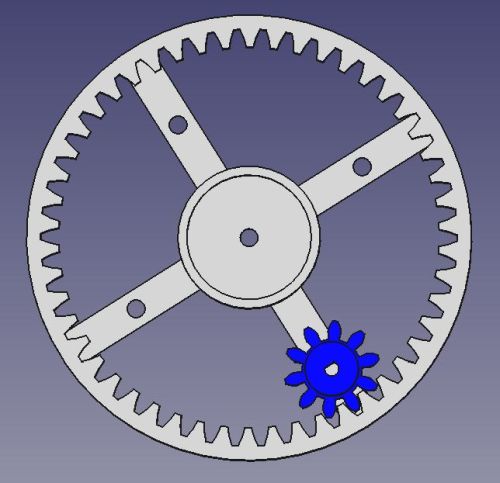

FreeCad permet la réalisation d’engrenages. Une couronne de 50 dents, une roue dentée de 10 dents.
Il faudra donc 5 tours de roue dentée pour avoir 1 tour de couronne. J’ai donc une solution à 1 tr/mn .

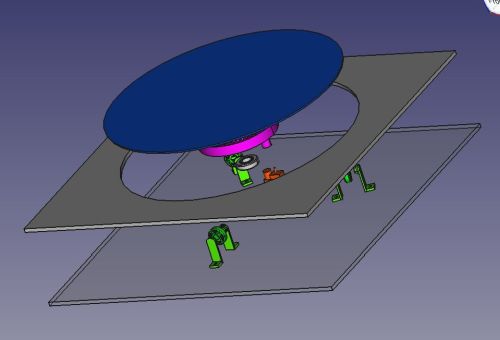

L’assemblage final devrait ressembler à cela :
En bleu : le plateau tournant
En rose : le système d’entrainement
En vert : 3 supports permettant de supporter le plateau en cas de charge.

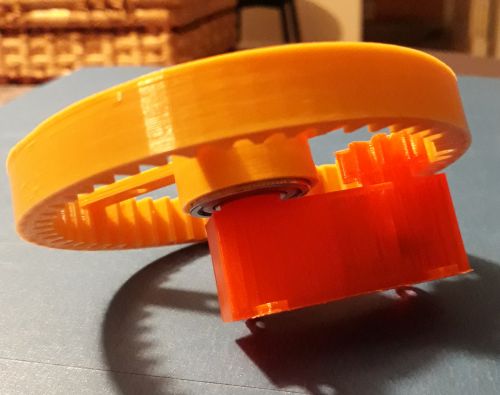

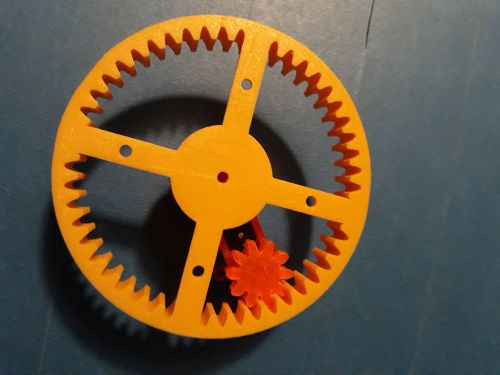

L’assemblage après impression se passe sans problème.
L’ensemble reste compact.
