FreeCAD et le SVG

D’un côté, nous avons FreeCAD qui va permettre de dessiner des pièces parfaitement côtées, et de l’autre des fichiers vectoriels au format SVG. Les premiers sont idéal pour imprimer des pièces en 3D (par exemple), et les seconds sont nécessaires pour effectuer de la gravure ou de la découpe Laser. 2 mondes différents, mais qui pourtant peuvent avoir besoin de cohabiter.

Mon besoin est de pouvoir découper au laser des pièces potentiellement complexes et de dimensions parfaitement définies, chose qu’il est très difficile à réaliser sous Inkscape.

L’objectif de ce petit tuto va être de vous démontrer qu’il est parfaitement possible d’utiliser FreeCAD avec Inkscape, pour arriver à générer le précieux fichier SVG.

Le dessin sous FreeCAD

Rien de particulier, on dessine la pièce comme s’il s’agissait d’une conception classique. On garde bien évidemment à l’esprit que l’on dessine une pièce qui sera gravée en 2D (la troisième dimension étant l’épaisseur native du matériel).

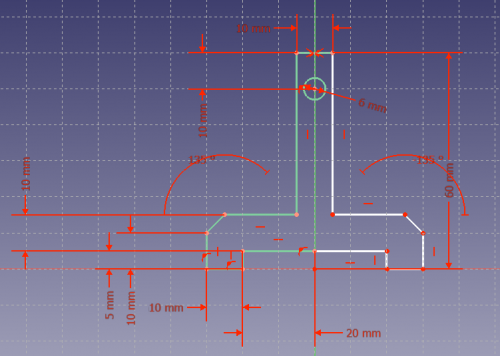

Ci-dessous  un exemple d’une pièce que je voudrais couper au laser dans du contreplaqué 3mm.

On extrude sur 3 mm, histoire d’avoir un visuel réel du résultat sur bois.

Génération du tracé SVG

Passons dans l’atelier Draft, et positionnons la vue dans le plan que nous souhaitons extraite. Sélectionnons ensuite la surface de la pièce et clic droit.

Nous accédons au menu Draft, puis Shape 2D View

. Un nouvel objet est maintenant disponible dans l’arbre de conception. Si on le laisse seul visible, on obtient le tracé de notre pièce.

On exporte cet objet au format Flatenned SVG .

Dans Inkscape

Il reste maintenant à terminer la mise en forme dans Inkscape, afin d’obtenir tous les paramètres nécessaires à K40 Whisperer (dans mon cas), tels que défini dans la page dédiée.

Le fichier exporté de FreeCAD ressemble à ceci :

On va passer le tracé en rouge pour la découpe, avec une largeur de trait de 0,1. On ramène la taille de la page à la taille du dessin.

On vérifie les propriétés du document, afin de s’assurer que les dimensions sont bien en mm.

Ici, ce n’est pas le cas. On modifie donc et on enregistrer le fichier.

La découpe laser se déroule sans aucun problème.

CQFD !
