Projet CNC – La mécanique

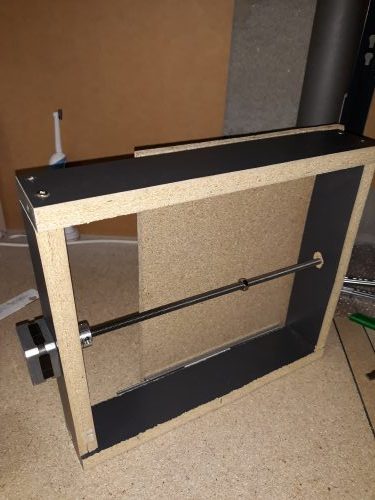

Voici la base de l’axe Y ….

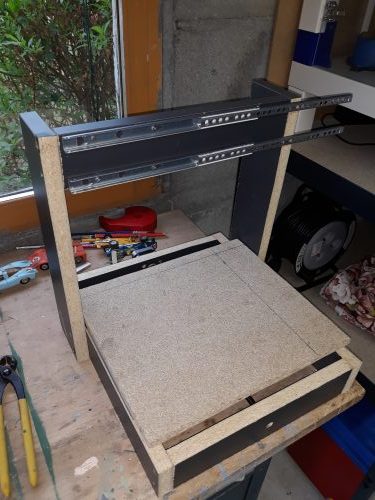

Et je poursuis sur l’axe X :

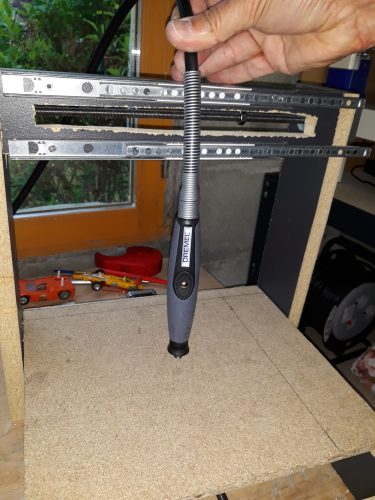

Concernant l’axe Z, mon objectif “économie” est d’utiliser le flexible de ma Dremel, afin d’obtenir quelque chose de ce type :

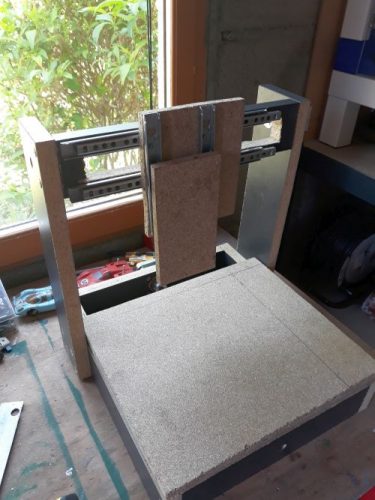

L’axe Z sera donc de cette forme :

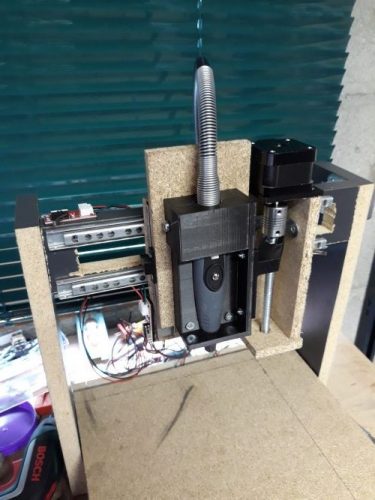

Et pourra ainsi accueillir la tête d’usinage :

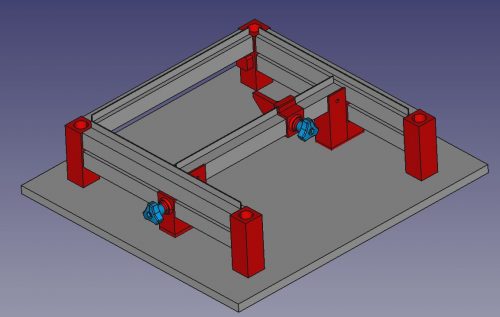

La question du positionnement de la pièce est le seul point pour lequel j’ai pris le temps de modéliser un peu, avec pour objectif de pouvoir réutiliser le système dans les versions suivantes de ma machine.

Voici ce que je pense faire :
