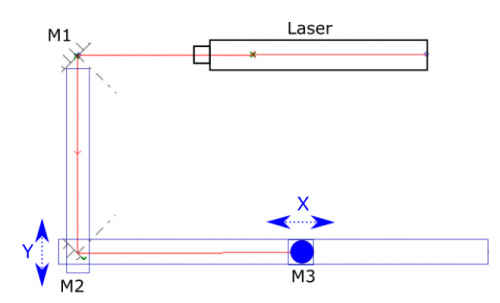

Le principe de cette machine est simple : un faisceau laser est projeté sur un miroir fixe M1. Le rayon est renvoyé sur un miroir M2 mobile selon l’axe Y, puis sur un miroir mobile M3 sur l’axe X. M3 renvoie le rayon vers la gravure, au travers d’une dernière lentille focalisant le rayon à une distance d’environ 58 mm.
Dans l’idéal, le rayon doit toucher les différents miroirs, au centre, quelle que soit la position finale de la tête, et cela dans les 2 plans XY et XZ.
Sur cette machine, il est possible de régler les miroir M1 et M2, mais bizarrement pas le laser.
Un léger réglage sur le niveau va être possible en desserrant un peu les brides, mais rien dans le plan XY.
A suivre
